چک‌لیست کیفیت کابل کواکسیال: قبل از خرید چه چیزهایی را بررسی کنیم؟

کابل کواکسیال باید امپدانس اسمی ثابت (معمولاً 50 یا 75 اهم) با تلورانس محدود داشته باشد تا تطبیق امپدانس با تجهیزات حفظ شود و بازتاب سیگنال به حداقل برسد. افت سیگنال بر حسب dB در هر 100 متر در فرکانس‌های مرجع (مثل 100، 500 و 1000 مگاهرتز) معیار کلیدی است؛ هرچه مقدار کمتر باشد، کیفیت بالاتر است. همچنین شاخص‌هایی مثل Return Loss و VSWR نشان می‌دهند اتصال و ساختار کابل کواکسیال تا چه حد از بازگشت توان جلوگیری می‌کند.

ظرفیت خازنی، مقاومت DC هادی و پایداری فازی نیز بر کیفیت انتقال اثر مستقیم دارند. اگر پروژه شما حساس به فاز یا پهنای باند است (مانند لینک‌های RF یا ویدئوی دیجیتال)، باید کابل کواکسیال با دی‌الکتریک کم‌تلفات و ظرفیت خازنی پایین انتخاب شود. در مجموع، خواندن دیتاشیت و مقایسه مقادیر الکتریکی در یک جدول، بهترین راه ارزیابی است.

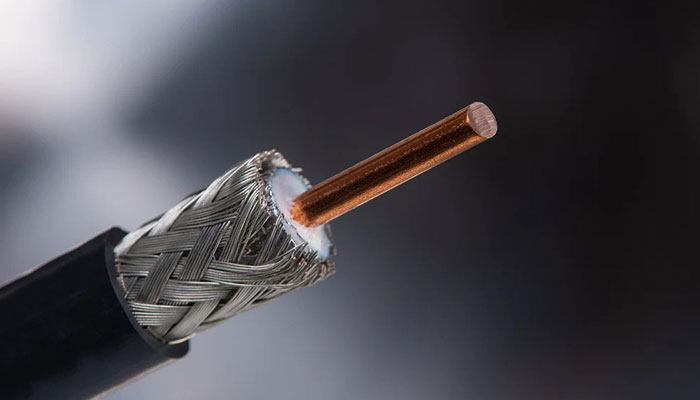

ساختار و مواد به‌کاررفته در کابل کواکسیال

در کابل کواکسیال، جنس هادی مرکزی (مس خالص، CCA یا مس قلع‌اندود) مستقیماً بر افت و دوام اثر می‌گذارد؛ مس خالص رسانایی و ثبات بهتری ارائه می‌دهد. دی‌الکتریک فومی نسبت به جامد افت کمتری دارد اما باید از یکنواختی و هم‌محوری مناسب برخوردار باشد. قطر خارجی و دقت ضخامت لایه‌ها بر شعاع خمش و نصب راحت‌تر اثرگذار است.

هم‌محوری (Concentricity) یعنی هادی دقیقاً در مرکز قرار گیرد؛ انحراف از مرکز باعث تغییر امپدانس و افزایش تلفات می‌شود. در کابل کواکسیال باکیفیت، تراکم مواد، یکنواختی فوم و چسبندگی لایه‌ها باعث ثبات الکتریکی در طول زمان می‌شود. هنگام خرید، نمونه فیزیکی را ببینید تا کیفیت اکستروژن و یکنواختی را ارزیابی کنید.

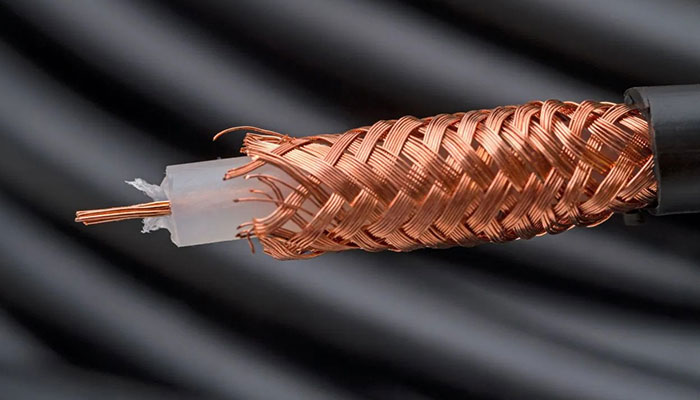

شیلدینگ و مقاومت دربرابر نویز در کابل کواکسیال

شیلدینگ در کابل کواکسیال می‌تواند شامل فویل، بافت مسی یا ترکیب چندلایه (Dual/Quad Shield) باشد. درصد پوشش بافت (Braid Coverage) هرچه بیشتر باشد، نفوذ EMI/RFI کمتر می‌شود. فویل‌های چسب‌دار و وجود درین‌وایر نیز اتصال زمین بهتر و یکپارچگی شیلد را تضمین می‌کنند.

برای محیط‌های نویزی (مانند کنار کابل‌های برق یا اتاق سرور)، کابل کواکسیال چندلایه انتخاب مطمئن‌تری است. در پروژه‌های CCTV و آنتن مرکزی، شیلد قوی هم کیفیت تصویر را بهبود می‌دهد و هم برد موثر را افزایش می‌دهد. حتماً نوع شیلد را با مسیرگذاری و سطح تداخل محیط هماهنگ کنید.

روکش و دوام محیطی کابل کواکسیال

روکش کابل کواکسیال معمولاً از PVC، PE یا LSZH است؛ PVC برای داخل ساختمان، PE برای فضای باز و LSZH برای فضاهای عمومی با الزامات حریق مناسب‌تر است. مقاومت در برابر UV، رطوبت و مواد شیمیایی برای نصب‌های فضای باز حیاتی است تا ترک‌خوردگی و نشتی سیگنال رخ ندهد.

دامنه دمای کاری و شعاع خمش مجاز را قبل از نصب بررسی کنید. عدم رعایت شعاع خمش باعث تغییر ساختار دی‌الکتریک و افزایش VSWR می‌شود. اگر مسیر صنعتی و سایشی است، روکش تقویت‌شده یا داکت مناسب برای محافظت مکانیکی کابل کواکسیال به‌کار ببرید.

استانداردها و گواهی‌های معتبر کابل کواکسیال

تطابق کابل کواکسیال با استانداردهای IEC/EN/UL و الزامات RoHS/CE نشانه کنترل کیفیت و ایمنی مواد است. برای پروژه‌های ساختمانی، الزامات حریق (به‌ویژه LSZH) اهمیت مضاعف دارد تا در شرایط حادثه دود سمی و هالوژن آزاد نشود.

داشتن دیتاشیت رسمی، گزارش تست و شماره مدل قابل رهگیری، ریسک خرید را کاهش می‌دهد. در پروژه‌های سازمانی، بهتر است کابل کواکسیال با گواهی‌های تکمیلی موردنیاز کارفرما انتخاب شود تا در تحویل موقت/دائم مشکلی پیش نیاید.

سازگاری کابل کواکسیال با کاربرد و کانکتورها

انتخاب RG مناسب (RG59، RG6، RG11 و…) باید بر اساس فاصله، فرکانس و کاربرد انجام شود؛ برای مثال در CCTV معمولاً RG59 یا RG6 متداول است. هماهنگی امپدانس کابل کواکسیال با تجهیزات (50 یا 75 اهم) اصل غیرقابل‌چشم‌پوشی است.

نوع کانکتور (F-Type، BNC، N-Type، SMA) و کیفیت پرس/کرِمپ روی کیفیت اتصال و تلفات اثر مستقیم دارد. استفاده از کانکتور هم‌رده با کابل کواکسیال و ابزار نصب استاندارد، VSWR را کاهش و پایداری لینک را افزایش می‌دهد.

طول مجاز، نصب و اجرای کابل کواکسیال

برای هر کاربرد، حداکثر طول توصیه‌شده کابل کواکسیال پیش از نیاز به تقویت‌کننده یا اسپلیتر مهم است. افزایش طول بدون جبران، افت dB را بالا برده و کیفیت تصویر/سیگنال را کاهش می‌دهد. مسیرگذاری باید با فاصله کافی از منابع نویز و کابل‌های قدرت انجام شود.

نیروی کشش در زمان کابل‌کشی باید کنترل شود تا هادی یا دی‌الکتریک آسیب نبیند. رعایت شعاع خمش و استفاده از بست‌های مناسب مانع تغییر امپدانس می‌شود. در نهایت، کابل کواکسیال را با داکت/سینی سازگار و استاندارد عبور دهید.

آزمون‌ها و کنترل کیفیت کابل کواکسیال

پس از خرید یا قبل از بهره‌برداری، تست پیوستگی و اندازه‌گیری مقاومت DC هادی برای کشف قطع‌شدگی یا ضعف اتصال ضروری است. اندازه‌گیری تلفات و Return Loss با تستر/وکتور آنالایزر تصویر دقیقی از کارایی کابل کواکسیال می‌دهد.

بررسی یکپارچگی شیلد، نشتی سیگنال و کیفیت پرس کانکتورها بخش مهم کنترل کیفیت میدانی است. ثبت نتایج تست به‌صورت چک‌لیست به شما کمک می‌کند در آینده ایرادها را سریع‌تر ردیابی کنید. هر رول کابل کواکسیال را نمونه‌برداری و مستندسازی کنید.

اصالت، برند و مشخصات چاپی کابل کواکسیال

چاپ متراژ شاخص‌گذاری‌شده روی غلاف کابل کواکسیال، شماره مدل و برند معتبر نشانه اصالت و کنترل تولید است. هولوگرام یا سریال رهگیری و تاریخ تولید نیز به تشخیص کالای اصل کمک می‌کند.

دیتاشیت باید با محصول روی رول منطبق باشد؛ هر عدم‌تطابق در قطر، امپدانس یا ساختار زنگ خطر است. از فروشنده بخواهید مدارک اصالت و نتایج تست کارخانه را ارائه کند تا انتخاب کابل کواکسیال مطمئن‌تر شود.

قیمت، گارانتی و خدمات پس از فروش کابل کواکسیال

قیمت پایین بدون پشتوانه فنی معمولاً به معنای مواد ضعیف‌تر، شیلد کم‌پوشش یا هادی نامرغوب در کابل کواکسیال است. به‌جای ارزان‌ترین گزینه، نسبت کیفیت به قیمت و هزینه مالکیت در بلندمدت را بسنجید.

شرایط گارانتی، DOA و دسترسی به تأمین پایدار در پروژه‌های بزرگ حیاتی است. انتخاب برندهایی با خدمات پس از فروش و موجودی مستمر، ریسک توقف پروژه را کاهش می‌دهد و کیفیت کابل کواکسیال را تضمین می‌کند.

بسته‌بندی، حمل‌ونقل و انبارداری کابل کواکسیال

نوع قرقره یا کلاف و نحوه پیچش، روی سلامت کابل کواکسیال اثر دارد؛ لهیدگی یا گره‌های تند نشانه حمل‌ونقل نامناسب است. بسته‌بندی مقاوم و پلمب سالم را بررسی کنید تا رطوبت یا ضربه به کابل نخورده باشد.

شرایط نگهداری (دما و رطوبت) باید با دیتاشیت همخوانی داشته باشد. چیدمان FIFO و جلوگیری از تابش مستقیم آفتاب (به‌خصوص برای روکش‌های حساس) عمر مفید کابل کواکسیال را افزایش می‌دهد.

جمع‌بندی و چک‌لیست سریع کابل کواکسیال

در یک نگاه: امپدانس درست، افت پایین، شیلد قوی، روکش متناسب با محیط، استانداردها و اصالت تأییدشده، کانکتور سازگار، طول و نصب استاندارد و نتایج تست قابل‌قبول. کنار هم قرار دادن این معیارها انتخاب کابل کواکسیال را علمی و قابل‌اتکا می‌کند.

برای اجرا، یک فرم چک‌لیست بسازید و برای هر رول کابل کواکسیال موارد کلیدی (dB/100m، نوع شیلد، LSZH/UV، استاندارد، کانکتور، طول مسیر، نتایج تست، اصالت) را تیک بزنید. این کار کیفیت را پیش از نصب نهایی تضمین می‌کند.

راهنمای انتخاب کابل کواکسیال برای دوربین مداربسته

انتخاب کابل کواکسیال مناسب برای دوربین مداربسته به فاصله، کیفیت تصویر موردنیاز و سطح نویز محیط بستگی دارد. برای مسیرهای کوتاه تا متوسط، کابل کواکسیال RG59 گزینه رایجی است، اما در فواصل بلندتر یا پروژه‌های با رزولوشن بالاتر، RG6 با تلفات کمتر عملکرد پایدار‌تری دارد. اگر محیط شما نویزی است (کنار کابل برق یا موتورخانه)، کابل کواکسیال با شیلد چندلایه (Dual/Quad Shield) و روکش مناسب فضای باز، کیفیت سیگنال و دوام را تضمین می‌کند.

علاوه بر نوع RG، به امپدانس 75 اهم، کیفیت هادی (ترجیحاً مس خالص)، یکنواختی دی‌الکتریک و درصد پوشش شیلد توجه کنید. کانکتورهای سازگار و پرس استاندارد روی کابل کواکسیال، VSWR را کاهش می‌دهد و جلوی افت‌های ناگهانی را می‌گیرد. در صورتی که طول کابل کواکسیال از حد توصیه‌شده فراتر رفت، استفاده از تقویت‌کننده/اسپلیتر باکیفیت و منبع تغذیه پایدار، تصویر دوربین را بدون نویز و فریز نگه می‌دارد.

تفاوت کابل کواکسیال مس خالص و CCA: کدام را بخریم؟

کابل کواکسیال با هادی مس خالص رسانایی بهتر، افت سیگنال کمتر و پایداری طولانی‌مدت‌تری نسبت به کابل کواکسیال CCA (مس‌اندود آلومینیوم) ارائه می‌دهد. در پروژه‌هایی که کیفیت تصویر، طول مسیر یا فرکانس‌های بالاتر اهمیت دارد، اختلاف عملکرد محسوس می‌شود. کابل کواکسیال CCA معمولاً ارزان‌تر است اما در برابر کشش، خم‌های مکرر و شرایط محیطی سخت دوام کمتری دارد.

اگرچه کابل کواکسیال CCA می‌تواند در مسیرهای کوتاه و بودجه‌های محدود پاسخگو باشد، اما برای سیستم‌های حساس مانند CCTV باکیفیت یا لینک‌های RF توصیه می‌شود کابل کواکسیال با هادی مس خالص انتخاب شود. علاوه بر ماده هادی، کیفیت شیلد، یکنواختی دی‌الکتریک و روکش LSZH/UV نیز در تصمیم‌گیری اثرگذارند. جمع‌بندی: وقتی پایداری و کیفیت در اولویت است، کابل کواکسیال مس خالص سرمایه‌گذاری مطمئن‌تری به شمار می‌آید.

اشتباهات رایج در نصب کابل کواکسیال و راه‌حل‌ها

یکی از خطاهای رایج، خم‌کردن بیش‌ازحد کابل کواکسیال و رعایت‌نکردن شعاع خمش است که باعث تغییر ساختار دی‌الکتریک و افزایش VSWR می‌شود. عبور کابل کواکسیال از کنار منابع نویز شدید یا کابل‌های قدرت، بدون فاصله ایمن یا شیلد کافی، افت کیفیت سیگنال و خطوط بر تصویر ایجاد می‌کند. همچنین پرس/کرِمپ غیراستاندارد کانکتورها روی کابل کواکسیال، اتصال ناپایدار و بازگشت سیگنال را بالا می‌برد.

برای پیشگیری، قبل از اجرا مسیر را مهندسی کنید، از داکت/سینی مناسب استفاده کنید و حداقل فاصله از منابع تداخل را رعایت کنید. در هنگام نصب کابل کواکسیال، نیروی کشش را کنترل، شعاع خمش را حفظ و از ابزار کرمپ استاندارد استفاده کنید. پس از اتمام، با تست پیوستگی و اندازه‌گیری تلفات/Return Loss، عملکرد لینک را بسنجید تا مطمئن شوید کابل کواکسیال به‌درستی نصب شده و در طول زمان پایدار می‌ماند.
